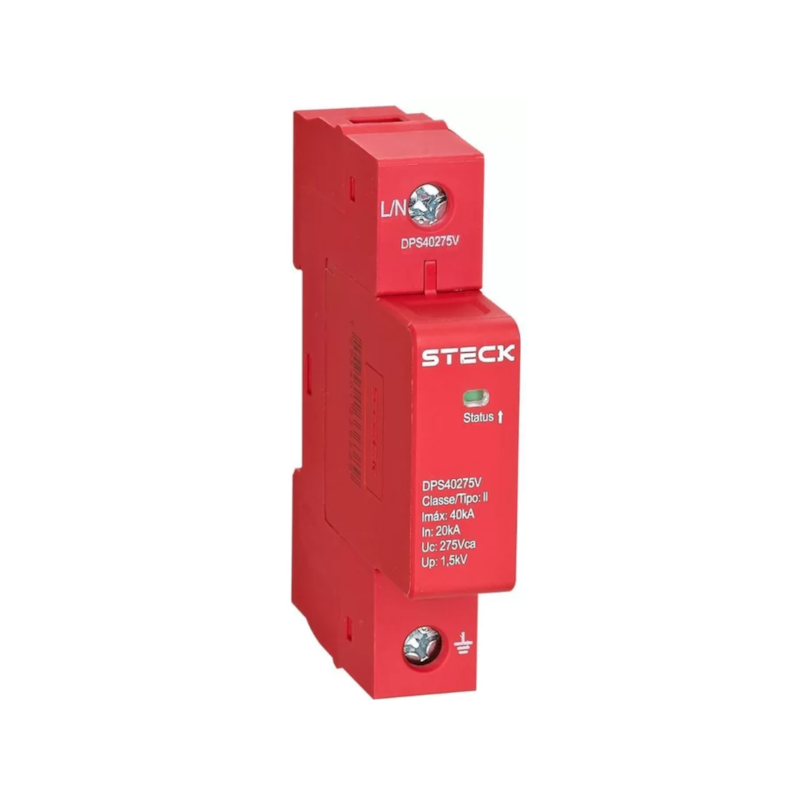

O DPS Steck oferece proteção contra surtos elétricos provocados por descargas atmosféricas, contribuindo para a segurança dos equipamentos conectados à rede. Com capacidade máxima de descarga de 40kA, tensão máxima de operação contínua de 275V e Classe II, é desenvolvido para montagem em trilho DIN. Seu sistema tipo cartucho permite substituir o elemento de proteção sem desconectar a base fixa, favorecendo a continuidade de serviço, a manutenção e a segurança do operador técnico.
Marca: Steck
Modelo: Dispositivo de Proteção Contra Surtos tipo cartucho
Cor: Vermelho
Classe: II
Norma: IEC 61643-11
Corrente máxima de descarga (Imáx - 8/20 us): 40 kA
Corrente nominal de descarga (In - 8/20 us): 20 kA
Tensão máxima de operação contínua (Uc): 275V
Tensão nominal (Ue): 230V
Nível de proteção (Up): 1,5 kV
Número de polos: 1P
Fixação: Trilho padrão DIN 35
Grau de proteção: IP20
Tempo de resposta: <25 ns
Seção recomendada dos condutores fio rígido: 4 mm² a 35 mm²
Seção recomendada dos condutores cabo flexível: 2,5 mm² a 25 mm²
Torque ideal de fixação dos condutores: 3,5 N.m
Sinalização de funcionamento: Bandeirola verde para condição normal de funcionamento e vermelha para interior danificado, indicando substituição.
Indicação de Uso: Proteção de equipamentos eletrônicos contra surtos elétricos provocados por descargas atmosféricas ou distúrbios de energia
Locais de Uso: Instalações com montagem em quadros de distribuição equipados com trilho DIN. A Steck também classifica o DPS como solução para instalações residenciais, comerciais e industriais
Performance: A capacidade máxima de descarga de 40 kA, associada à Classe II e ao nível de proteção de 1,5 kV, proporciona uma solução destinada à proteção contra surtos elétricos. O tempo de resposta de até 25 ns contribui para a atuação rápida do dispositivo diante de um evento transitório
Recomendações de Uso
Instalar o DPS em trilho padrão DIN 35, conforme as características construtivas do produto.
Utilizar condutores dentro das seções recomendadas: fio rígido de 4 mm² a 35 mm² ou cabo flexível de 2,5 mm² a 25 mm².
Observar o torque ideal de fixação dos condutores de 3,5 N.m.
Verificar a sinalização de estado antes da utilização e manutenção: bandeirola verde indica condição normal; bandeirola vermelha indica interior danificado e necessidade de substituição.
O dispositivo atua desviando o distúrbio de energia para o aterramento do circuito; portanto, sua instalação deve considerar corretamente o sistema de aterramento da instalação elétrica.
