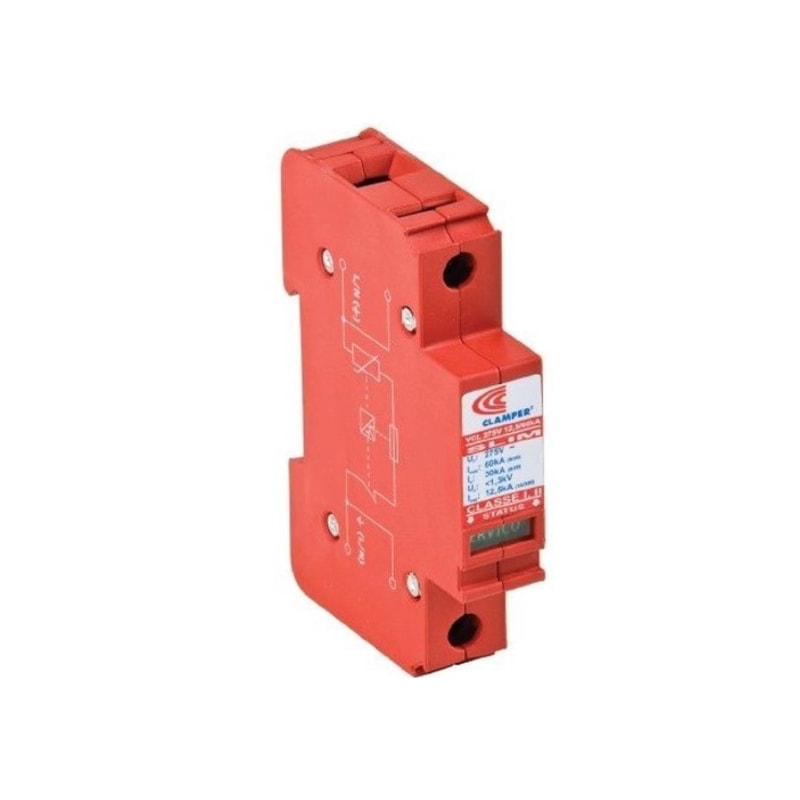

Protetor contra surto DPS Clamper VCL slim 60KA, 275V

Descrição do produto:


• Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim com corrente máxima de surto de 60 kA e tensão máxima de 275 V Classe I e II.
• Utilizado na proteção de equipamentos conectados a rede elétrica contra surtos provocados por descarga atmosférica e chaveamentos no sistema elétrico.
• Atende as normas NBR 5410-2004, IEC 61643-1 e UL 1449.
• Conexão direta ao barramentos dos quadros de distribuição de energia da Linha Preta e Linha Branca.
• Tecnologia de proteção baseada na utilização de varistor de óxido de zinco (MOV).
• Deve ser aplicado nas instalações elétricas contemplando os diversos esquemas de aterramento previstos nas normas de instalação prediais tais como TN-C, TN-S, TN-C-S e TT, sendo necessária uma peça para cada fase e outra para neutro, quando aplicável.
• Possui sistema de desconexão térmica e por sobrecorrente com capacidade de interrupção de correntes de curto-circuito de até 5 kA em 250 Vrms.
• O VCL modelo 275 V pode ser aplicado tanto em 127 V (fase/neutro), quanto em 220 V (fase/neutro).
• Dispõe de sistema indicativo de local de estado de operação na cor verde com a palavra Serviço, indicando que o produto esta operando normalmente, e na cor vermelha com a palavra Defeito indicando que o produto chegou ao final da vida útil.
• A instalação e a montagem do VCL Slim devem ser feitas por pessoas que possuam conhecimentos básicos de eletricidade.

Características técnicas:

• Código do produto no fabricante: VCL 275V 12,5/60KA SLIM - 005137
• Cor: vermelho
• Acondicionamento: caixa termoplástica, não propagante a chama
• Aplicação: entre (F / N), (F / PE) e (F / PEN)
• Tecnologia de proteção: Varistor de Óxido de Zinco - MOV
• Tempo de resposta: < 25 ns
• Fusível “backup” recomendável
• Conexão à rede elétrica: Bornes a parafuso para cabos de 4 a 16 mm²
• Conexão da sinalização remota: conector a parafuso para cabos de até 2,5 mm²
• Grau de proteção: IP 20
• Fixação: trilho 35 mm padrão DIN /garras padrão NEMA
• Dimensões: 1,7/8,9/6,6 cm (Prof/Larg/Alt)
